密闭式插板阀主要用途与适用范围

该阀安装在冶金化工能源及市政等系统的煤气管道上，用作煤气隔断阀，是一种理想的气体隔断阀。

一、主要性能参数：

1.公称压力：0.05MPa、0.10MPa、0.25MPa；

2.口径DN400～DN2800；

3.适用温度：≤200℃；

4.适用介质：煤气等有毒、易燃气体等。

二、结构特点：

1.阀门采用全封闭外壳，操作时介质不会向外泄漏，避免了环境污染；

2.阀门采用框架式结构，刚性好，结构紧凑；

3.密封副部位采用不锈钢与橡胶密封，密封可靠；

4.液动插板阀的夹紧机构采用弹簧夹紧，电动插板阀的夹紧机构采用丝杆螺母副夹紧，同步性好。

5.密封圈装在阀板上，便于更换。

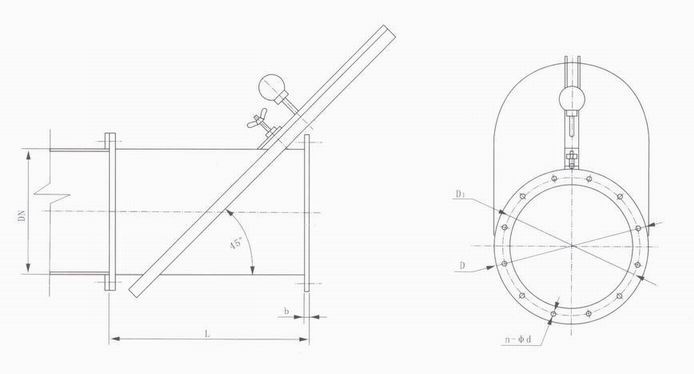

密闭式插板阀产品平面示意图：
