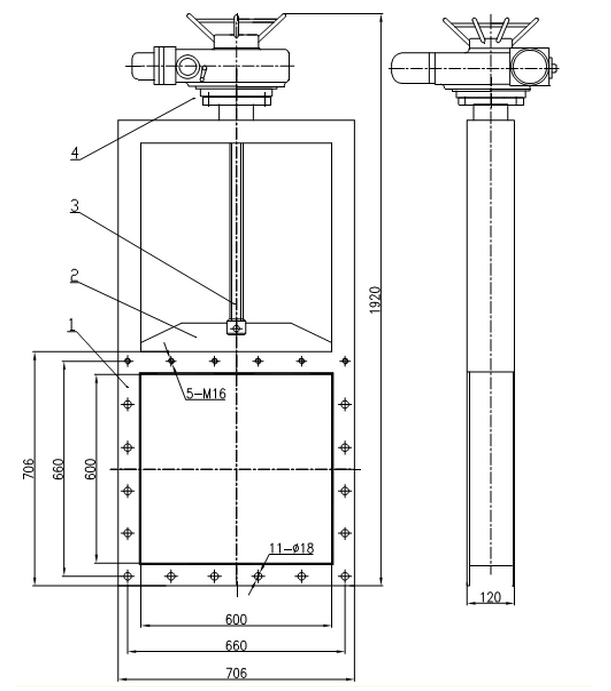

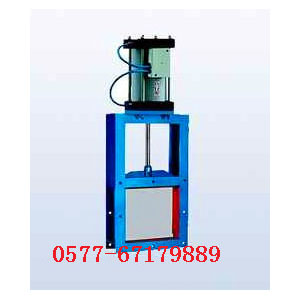

气动插板阀参考图

结构特点及用途:

本阀为封闭式设计结构，阀体采用全封闭式外壳，操作过程管路的气体不外泄漏，避免看环境的污染，具有较好的抗管道外力强度，气动装置的设置在外部，以维护检查，人员近距离操作的安全性能较高，缺点是更换胶圈较麻烦。
阀门在设计上吸收了国外插板阀浮动阀板的有点：压紧传动机构采用；多点同步夹紧机构，具有密封性能好，工作可靠，维护方便等特点。
主要性能:
公称压力Mpa：0.050.10.150.25
密封试验压力Mpa：0.0550.110.1650.275
强度压力Mpa：0.0750.150.2250.375
密封材料：丁腈橡胶硅橡胶氟橡胶硬密封
适用温度：-20~100℃-20~200℃-20~300℃-20~450℃
适用介质：空气、煤气、含尘煤气
气源电压：0.4-0.6Mpa
